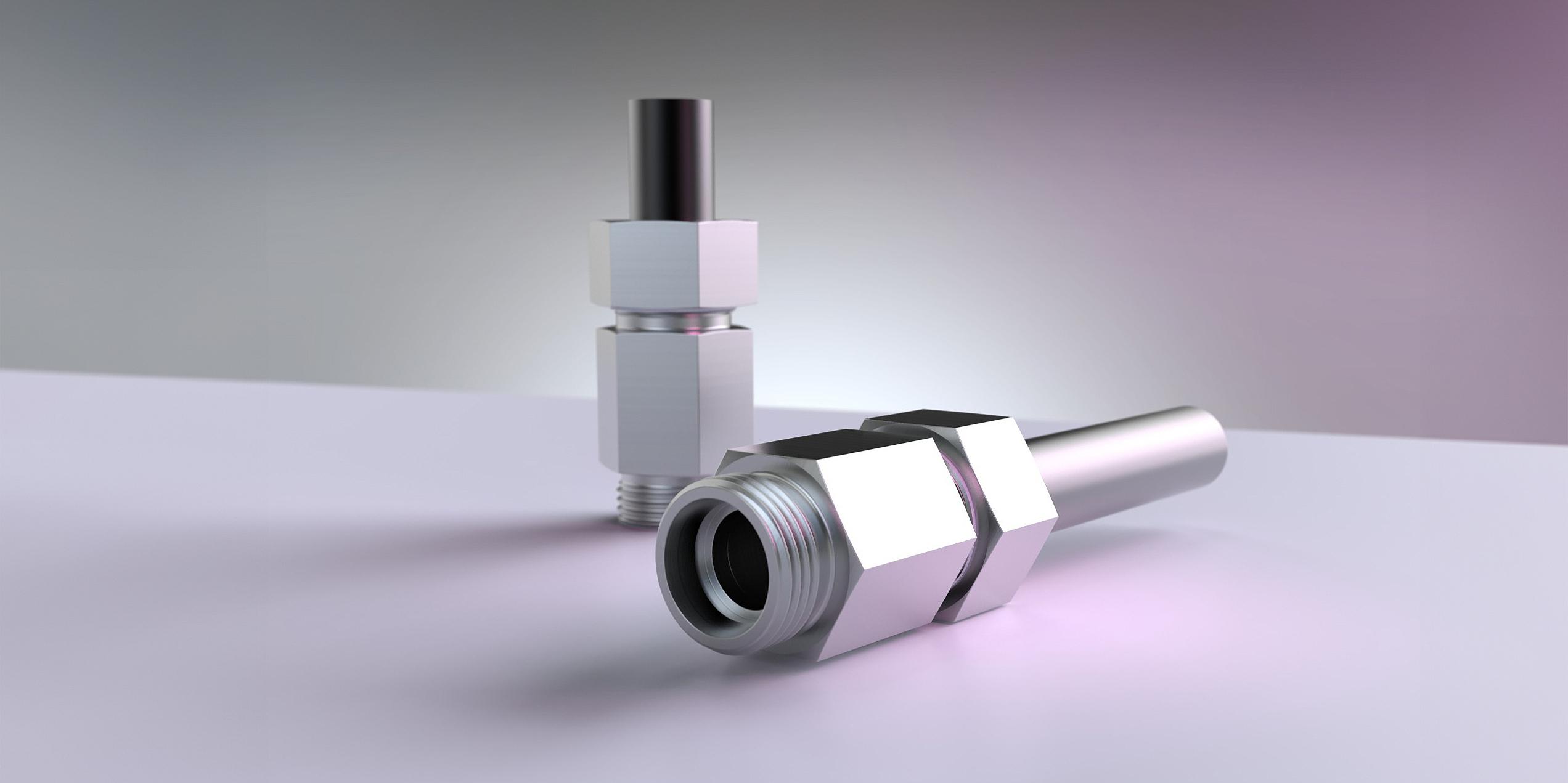

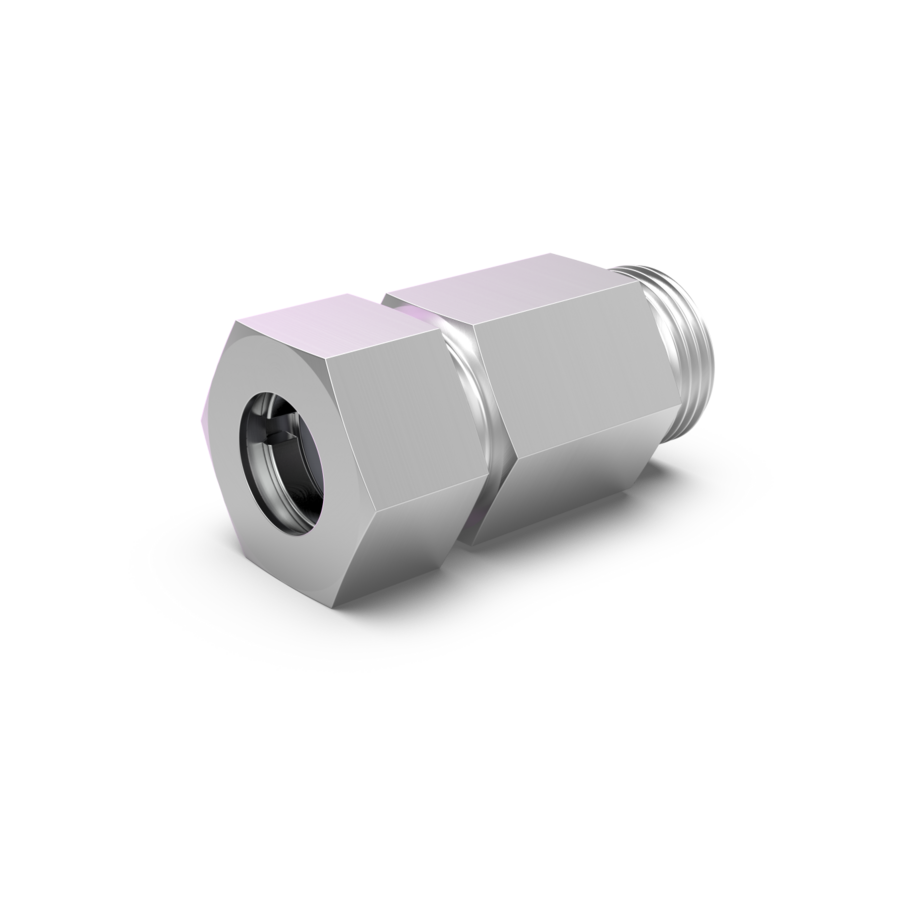

Längenausgleichsverschraubung
Im Schienenfahrzeugbau erfordern komplexe Fahrzeugkonstruktionen und begrenzte Einbauräume flexible Lösungen für die Installation von Druckluftsystemen. Die VOSS Längenausgleichsverschraubungen (LAV) wurden speziell entwickelt, um axiale Fertigungs-, Montage- und Einbautoleranzen innerhalb von Rohrleitungssystemen zuverlässig auszugleichen.
Toleranzen effizient ausgleichen. Montageprozesse vereinfachen.
In modernen Schienenfahrzeugen treffen hohe Qualitätsanforderungen auf komplexe Baugruppen und enge Platzverhältnisse. Fertigungs- und Montagetoleranzen lassen sich dabei nicht immer vollständig vermeiden.
Die VOSS Längenausgleichsverschraubungen unterstützen eine flexible Anpassung an tatsächliche Einbausituationen und ermöglichen eine effiziente Beherrschung axialer Toleranzen innerhalb des Druckluftsystems. Dadurch können Montageabläufe vereinfacht und Nacharbeiten reduziert werden.
Durch ihre integrierte Ausgleichsfunktion ermöglichen sie die sichere Verbindung von Rohrleitungen auch unter anspruchsvollen Einbaubedingungen. Aufwändige Rohranpassungen können reduziert und Montageprozesse effizienter gestaltet werden. Das Ergebnis sind höhere Prozesssicherheit und ein geringerer Anpassungsaufwand während der Fahrzeugmontage.
Produktvorteile
- Ausgleich axialer Fertigungs- und Montagetoleranzen
- Reduzierung von Anpassungs- und Nacharbeitsaufwand
- Vereinfachte Montage in komplexen Fahrzeugkonstruktionen
- Hohe Prozesssicherheit bei der Fahrzeugmontage
- Optimale Lösung für begrenzte Einbauräume
- Bewährte VOSS Verschraubungstechnologie
- Ausgelegt für anspruchsvolle Druckluftanwendungen im Schienenfahrzeugbau
- Geprüft nach den Anforderungen der EN 61373 (Schock- und Vibrationsanforderungen für Railway-Anwendungen)
Technische Daten
Werkstoff
Stahl nach VOSS Spezifikation
Betriebsdruck
bis 15 bar
Größen
12 mm, 18 mm, 28 mm, 35 mm und 42 mm
Temperaturbereich
-40 °C bis +50 °C
Anschlussmöglichkeiten
Schneidringanschluss mit definiertem Rohranschlag
Klemmringanschluss auf der Ausgleichsseite
Korrosionsschutz
VOSS coat – Korrosionsschutz auf Zink-Nickel Basis
Anwendungsbeispiele
Druckluftsysteme im Schienenfahrzeugbau müssen höchste Anforderungen an Zuverlässigkeit, Sicherheit und Langlebigkeit erfüllen. Mit den Längenausgleichsverschraubungen erweitert VOSS sein Portfolio für Railway-Anwendungen um eine Lösung, die speziell auf die Herausforderungen moderner Schienenfahrzeugkonstruktionen abgestimmt ist.
Schienentechnik
Durch die Kombination aus bewährter Verbindungstechnologie, robuster Ausführung und integrierter Ausgleichsfunktion unterstützen die Längenausgleichsverschraubungen effiziente Montageprozesse und eine zuverlässige Leitungsintegration über die gesamte Lebensdauer des Fahrzeugs.
