Stecksystem 275 VDA

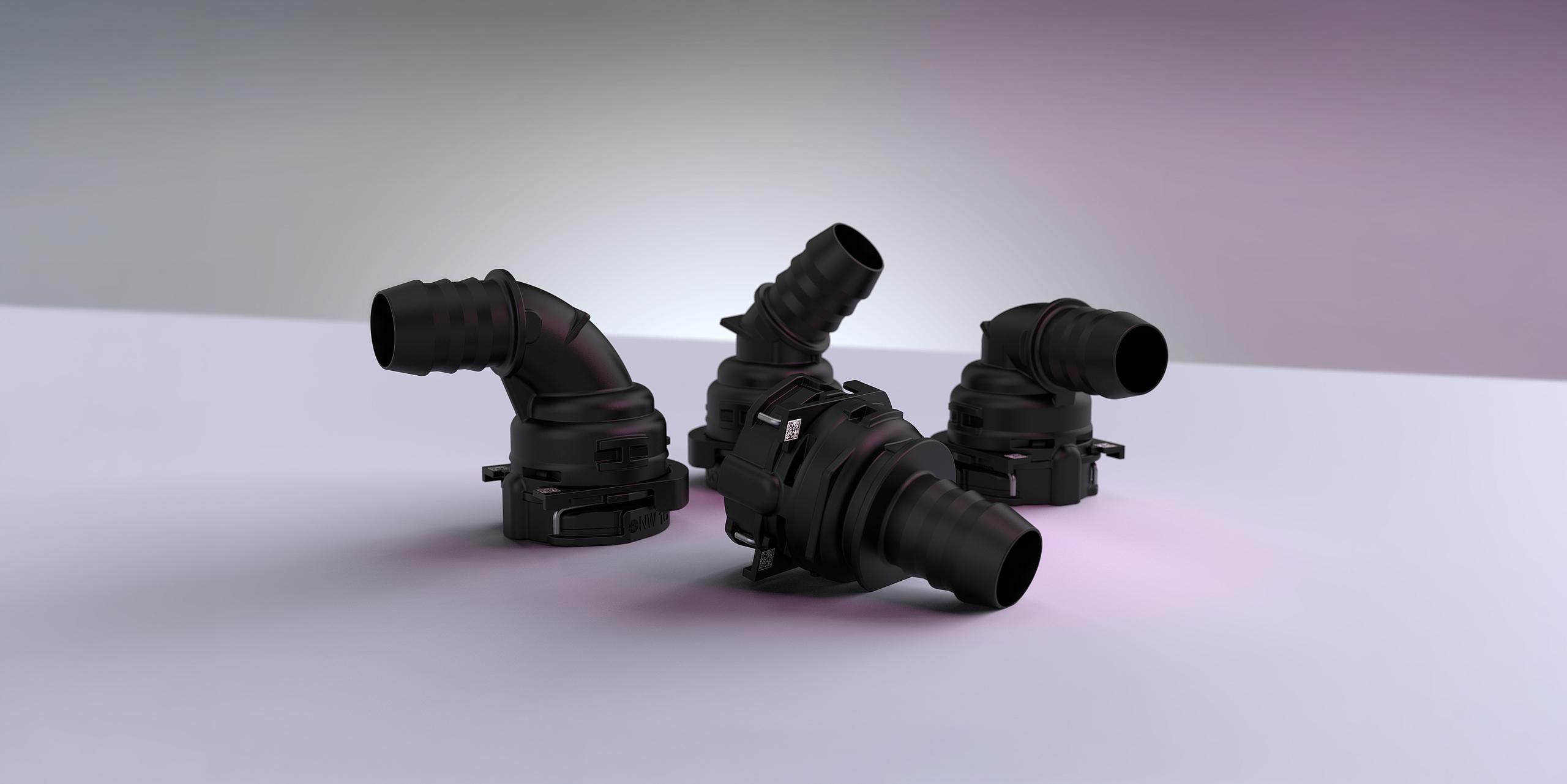

Das VOSS Stecksystem 275 VDA ist eine robuste Kunststoff-Kupplungen mit Anschluss gemäß SAE J3207 (VDA-Standard) für die Dorn-Anbindung von Kunststoffrohren. Es eignet sich ideal zum sicheren und schnellen Verbinden von Thermomanagementleitungen in Personenkraftwagen und Nutzfahrzeugen.

Standard made by VOSS

Die Kunststoff-Kupplungen nach SAE J3207 (VDA‑Standard) bieten Fahrzeugherstellern eine besonders zuverlässige und effiziente Lösung für die Dorn‑Anbindung im Thermomanagement. Das VOSS Stecksystem 275 VDA zeichnet sich durch eine äußerst geringe Steckkraft in Kombination mit einem robusten, langlebigen Design aus und ermöglicht dadurch hohe Montagefreundlichkeit sowie maximale Betriebssicherheit. Die systemspezifische Anschlusskontur ermöglicht eine schnelle, intuitive Montage und reduziert Prozesszeiten spürbar. Die optionale Autolatch‑Funktion sowie 3D‑Datamatrix‑ oder QR‑Codes sorgen für zusätzliche Sicherheit in der Montage. Das Stecksystem lässt sich direkt in andere Bauteile wie Ventile oder Sensoren integrieren – für maximale Funktionsdichte und kundenspezifische Lösungen.

Produktvorteile

  • Robustes Design
  • Systemspezifische Anschlusskontur gemäß SAE J3207 (VDA-Standard)
  • Schnelle und sichere Montage durch etabliertes Handling
  • Geringe Steckkräfte
  • Druckverlustoptimierte Varianten

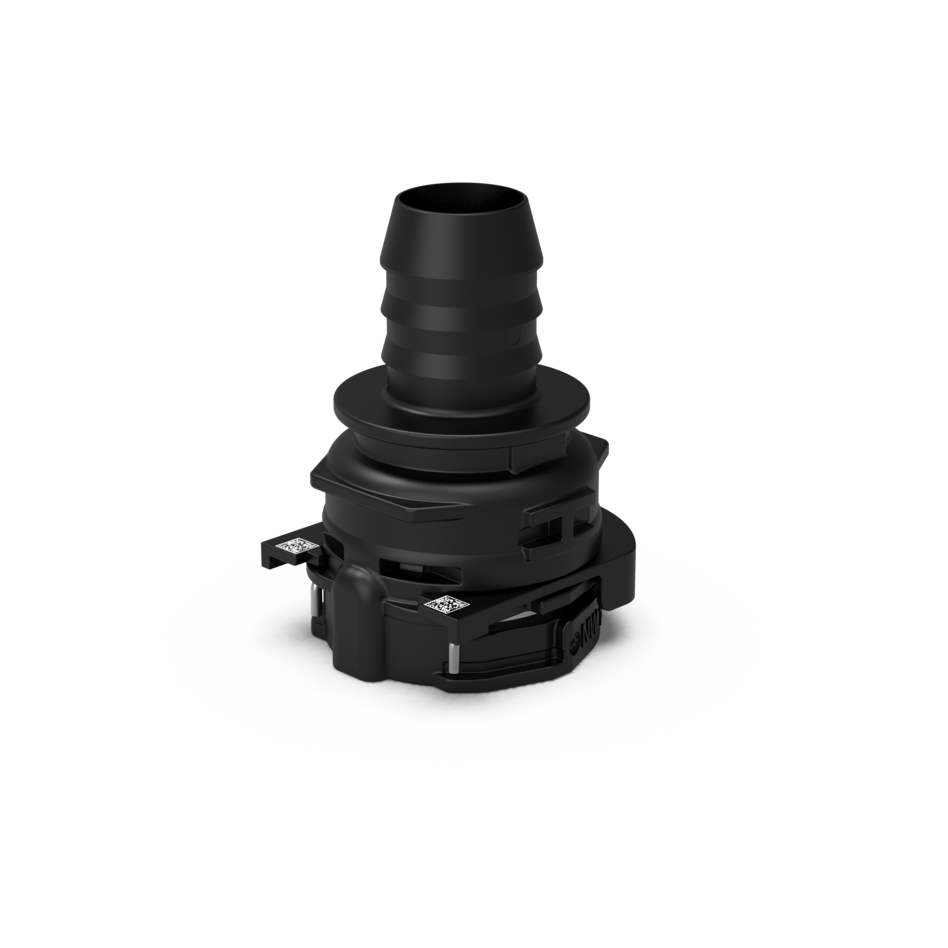

  • Optional mit Autolatch-Funktion (automatisches Einrasten des Halteelements bei erfolgreicher Steckung) erhältlich
  • 3D-Datamatrix oder QR Code integrierbar
  • Sehr geringe Bauhöhe
  • Funktionsintegration nach Kundenwunsch (Ventile oder Sensoren)

Jetzt beraten lassen

Technische Daten

Anbindung
Kupplungen für die Dorn-Anbindung von Kunststoffrohren

Werkstoff des Steckerkörpers
Kunststoff

Anschlusskontur
Systemspezifische Anschlusskontur gemäß SAE J3207

Nenngrößen
Entsprechende SAE J3207 (NW6 – NW32); weitere Größen auf Anfrage

Steckkraft
< 50 N

Betriebsdruck
max. 2 bar

Temperaturbereich
-40 °C bis +125 °C

Allumfassende Produktinformationen



VOSS Broschüre Thermomanagement



DE EN
PDF

Anwendungsbeispiele

Das VOSS Stecksystem 275 VDA aus Kunststoff gemäß VDA-Standard eignet sich ideal zum sicheren und schnellen Verbinden von Thermomanagementleitungen in Personenkraftwagen und Nutzfahrzeugen.

Pkw und leichte Nutzfahrzeuge

Einbaufertige Leitungen mit Sensoren, Ventilen, Verteilern und Verbindungssystemen für die Kühlplatten- und Immersionskühlung von Batteriesystemen von Elektrofahrzeugen
