Homepage Produkte Robuste Kunststoff-Kupplungen nach SAE J3207 (VDA Standard) für die Dorn-Anbindung

Robuste Kunststoff-Kupplungen nach SAE J3207 (VDA Standard) für die Dorn-Anbindung

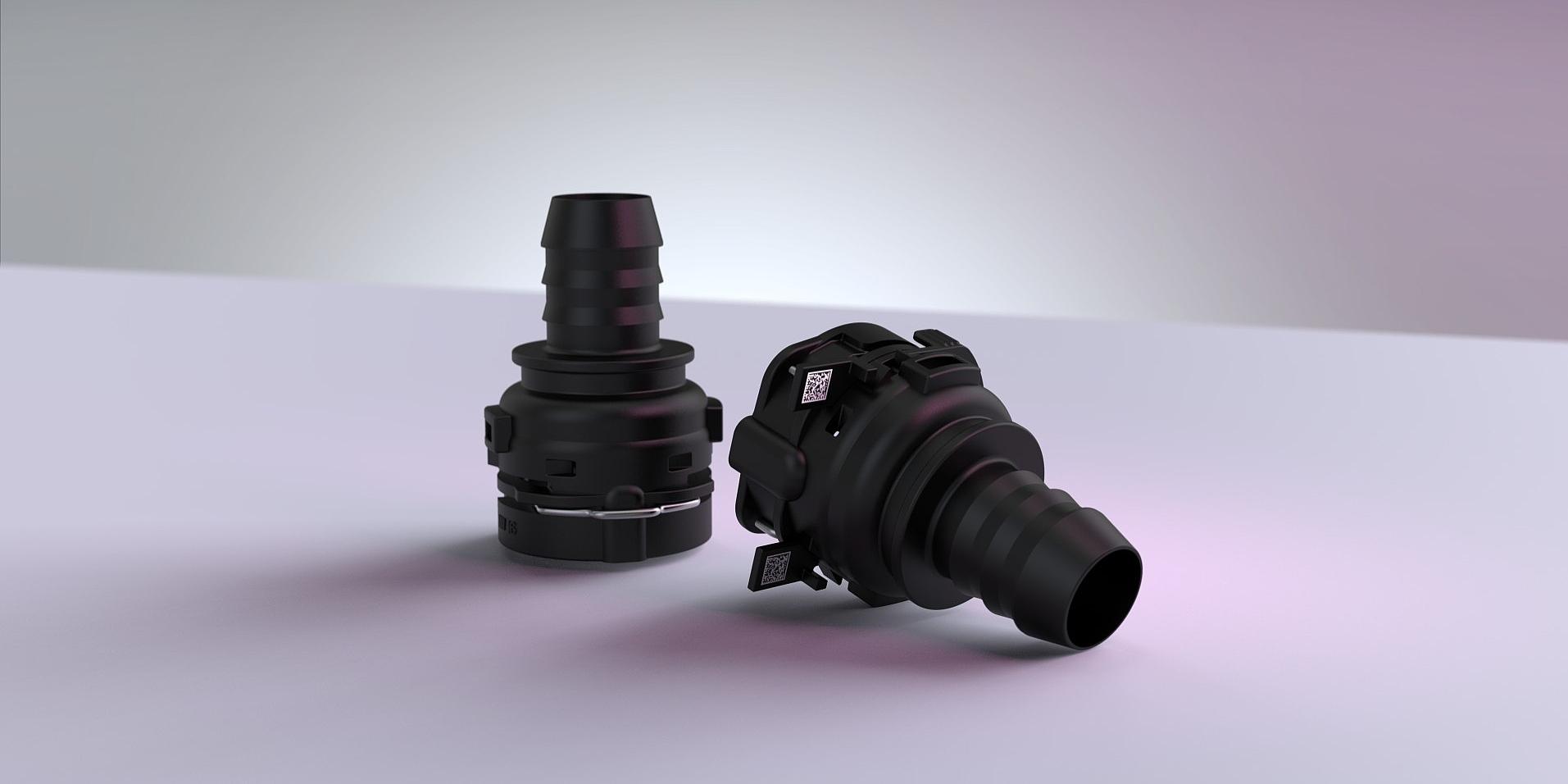

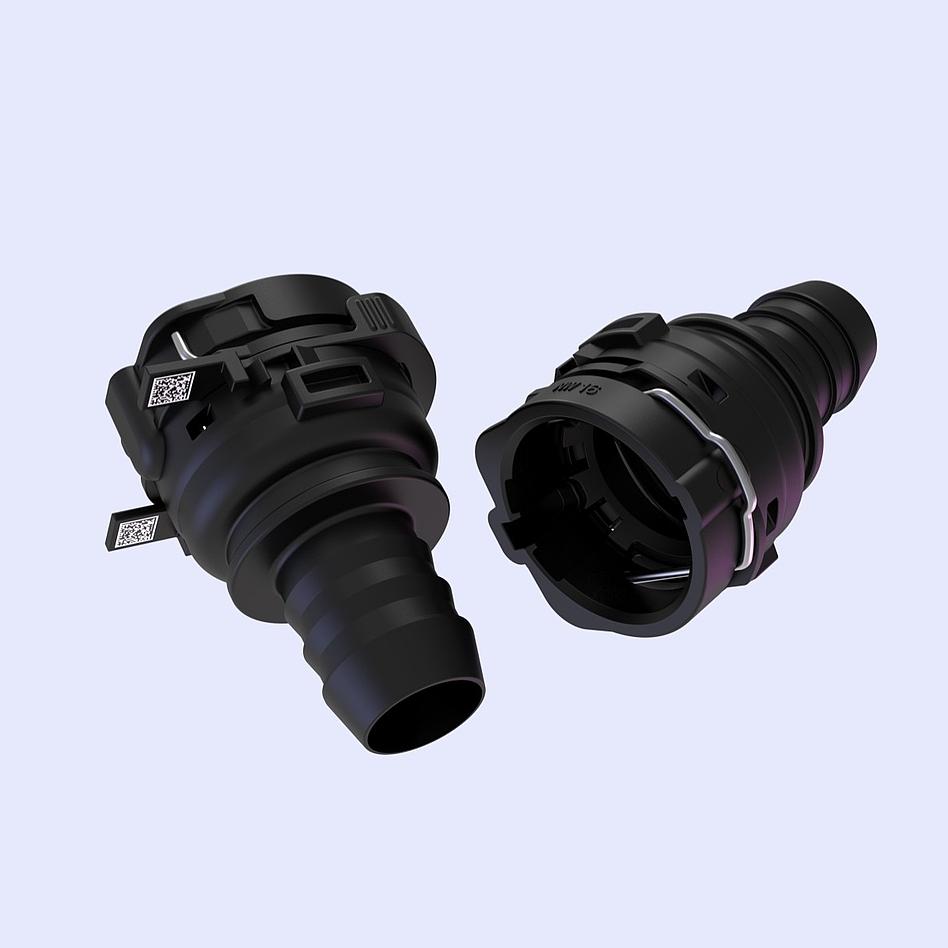

Das VOSS Stecksystem 275 VDA aus Kunststoff gemäß VDA Standard eignet sich ideal zum sicheren und schnellen Verbinden von Thermomanagementleitungen in Personenkraftwagen und Nutzfahrzeugen.

Standard made by VOSS

Die Kunststoff-Kupplungen nach SAE J3207 (VDA‑Standard) bieten Fahrzeugherstellern eine besonders zuverlässige und effiziente Lösung für die Dorn‑Anbindung im Thermomanagement. Das VOSS Stecksystem 275 VDA kombiniert eine äußerst geringe Bauhöhe mit einem robusten, langlebigen Design und sorgt so für maximale Bauraumflexibilität und Betriebssicherheit. Die systemspezifische Anschlusskontur ermöglicht eine schnelle, intuitive Montage und reduziert Prozesszeiten spürbar. Die optionale Autolatch‑Funktion sowie 3D‑Datamatrix‑ oder QR‑Codes sorgen für zusätzliche Sicherheit in der Montage. Das Stecksystem lässt sich direkt in andere Bauteile wie Ventile oder Sensoren direkt integrieren – für maximale Funktionsdichte und kundenspezifische Lösungen.

Produktvorteile

  • Sehr geringe Bauhöhe
  • Robustes Design
  • Systemspezifische Anschlusskontur gemäß SAE J3207 (VDA Standard)
  • Schnelle und sichere Montage durch etabliertes Handling
  • Druckverlustoptimierte Varianten
  • Optional mit Autolatch-Funktion (automatisches Einrasten des Halteelements bei erfolgreicher Steckung) erhältlich
  • 3D-Datamatrix oder QR Code integrierbar
  • Funktionsintegration nach Kundenwunsch (Ventile oder Sensoren)

Jetzt beraten lassen

Technische Daten

Anbindung
Kupplungen für die Dorn-Anbindung von Kunststoffrohren

Werkstoff des Steckerkörpers
Kunststoff

Anschlusskontur
Systemspezifische Anschlusskontur gemäß SAE J3207

Nenngrößen
Entsprechende SAE J3207 (NW6 – NW32); weitere Größen auf Anfrage

Steckkraft
< 50 N

Betriebsdruck
max. 2 bar

Temperaturbereich
-40 °C bis +125 °C

Allumfassende Produktinformationen



VOSS Broschüre Thermomanagement



DE EN
PDF

Anwendungsbeispiele

Das VOSS Stecksystem 275 VDA aus Kunststoff gemäß VDA Standard eignet sich ideal zum sicheren und schnellen Verbinden von Thermomanagementleitungen in Personenkraftwagen und Nutzfahrzeugen.

Pkw und leichte Nutzfahrzeuge

Einbaufertige Leitungen mit Sensoren, Ventilen, Verteilern und Verbindungssystemen für die Kühlplatten- und Immersionskühlung von Batteriesystemen von Elektrofahrzeugen

Zu den Branchenlösungen

Auto auf Straße

Passende Produkte

Wir bieten die passende Lösung von der Einzelleitung bis zum kompletten System mit Leitungsbündeln. Alle Kombinationen von bestehenden und neuen Komponenten werden bei uns kundenspezifisch erstellt und genügen höchsten Qualitätsansprüchen.

Thermomanagement-Leitungen
Für eine maximale Leistung und Reichweite von Elektro- und Hybridfahrzeugen ist eine optimale Batterietemperierung unerlässlich, denn um ein konstantes Temperaturniveau zuverlässig zu gewährleisten, muss die Batterie entsprechend gekühlt oder beheizt werden. Die Lösungen von VOSS umfassen sowohl die Entwicklung und Fertigung von einbaufertigen Leitungen sowie von deren Komponenten wie Sensoren, Ventilen, Verteilern und Verbindungssystemen.
KategorieEinbaufertige Leitungen
Stecksystem 270 / 270 DL
Die Kupplungen der VOSS Stecksysteme 270 und 270 DL ermöglichen eine schnelle und sichere Verbindung von Kühlmittelleitungen, insbesondere im Thermomanagement von Elektrofahrzeugen und in Energiespeichersystemen.
KategorieStecksysteme
Stecksystem 271 / 271 DL
Die VOSS Stecksysteme 271 und 271 DL ermöglichen eine schnelle und sichere Verbindung von Kühlmittelleitungen, insbesondere im Thermomanagement von Elektrofahrzeugen und in Energiespeichersystemen.
KategorieStecksysteme
Stecksystem 272
VOSS Stecksysteme 272 ist eine funktionsoptimierte Version des millionenfach verkauften Stecksystems 270. Auch diese Steckkupplungen ermöglichen eine schnelle und sichere Verbindung von Kühlmittelleitungen, insbesondere im Thermomanagement von Elektrofahrzeugen und in Energiespeichersystemen.
KategorieStecksysteme
Fahrzeugseitiger, flüssigkeitsgekühlter Hochvolt-Ladeleitungssatz
Zusammen mit unseren Kooperationspartnern Amphenol-Tuchel Electronics und der GG Group entwickeln wir den weltweit ersten fahrzeugseitigen, aktiv gekühlten Hochvolt-Ladeleitungssatz. Das System vereint die leistungsstarke Power2Flow®-Ladeleitung, die optimierte Standard-CCS2-Ladebuchse CHARGESOK®, die Hochvolt-Batterieanbindung POWERSOK® sowie ein hochentwickeltes, integriertes Thermomanagementsystem – perfekt abgestimmt für maximale Effizienz. Eine Architektur ausgelegt für die nächste Generation von Hochleistungs-Ladeplattformen.​
KategorieEinbaufertige Leitungen
Verteiler und Verbinder für Thermomanagement und Immersionskühlung
Verteiler und Verbinder für die Kühlplatten- und Immersionskühlung sind oft kundenindividuelle Entwicklungen. VOSS baut dabei auf die eigenen Stecksysteme mit ihren speziellen Anschlusskonturen oder richtet sich nach den Anforderungen oder konkreten Spezifikationen des Kunden.
KategorieVerteiler und Verbinder

Sie sind auf der Suche nach maßgeschneiderten Leitungskonzepten für das Thermomanagement?

Wir bieten die passende Lösung von der Einzelleitung bis zum kompletten System mit Leitungsbündeln. Alle Kombinationen von bestehenden und neuen Komponenten werden bei uns kundenspezifisch erstellt und genügen höchsten Qualitätsansprüchen.

Jetzt mit uns verbinden
